威廉第三的MAC系列教程（一）使用ACPI Patcher制作DSDT补丁
第一篇我想给大家介绍如何使用ACPI Patcher制作DSDT补丁。
很多人都知道使用DSDT补丁可以开双核，但DSDT的功能不仅仅如此，除了开双核，还可以可以修复ACPI缺陷（不需要Disabler.kext，原版cpupowermanagement正常使用），RTC，HPET缺陷(原版kext正常工作)，显卡（代替efistring），声卡（只是代替了HDAEnabler.kext），网卡（包括TimeMachine问题），此外还可以解决其他很多奇奇怪怪的问题，因此建议尽可能使用DSDT补丁。
但是DSDT到底是什么东西，怎么这么神奇呢？这个要从ACPI说起了，ACPI是Intel（i386，x86_64，IA64）平台的标准固件规范，绝大部分OS需要从BIOS得到的信息都可以从ACPI得到，并且现在的趋势是未来的任何新的特性相关的信息都只能从ACPI得到。
ACPI的信息包括：
配置信息，这些信息从legacyPNP设备的配置，到多处理器，到NUMA，比如现在的MultipleCore的信息就只能从ACPI得到。Linux启动很多代码就是处理这些配置信息，比如APIC，IOAPIC设置等。
ACPI相关设备，主要是笔记本电脑相关的设备，包括电源按钮，电池，外接电源，风扇，热键等。
底层硬件，比如PCI中断路由，chipset（主要是南桥PCI-to-LPCbridge)操作等。
电源管理，ACPI定义的电源管理包括CPU的电源管理（调频率P-state，idleC-state，throtting T-state），设备电源管理(D-state)，系统电源管理（Suspend-to-Ram,Suspend-to-Disk, power off）等。
设备热插拔，ACPI用一种统一的方式来描述设备的热插拔，这样的设备从单一的PCI设备，到笔记本电脑的DockingStation，到整个PCI hierarchy，CPU，Memory，甚至整个NUMA节点。
可以说要理解现代PC平台必须了解ACPI。ACPI主要是由很多表（Table）组成,而DSDT(Differentiated System Description Table)是其中一个最主要的ACPI表之一，它的定义如下
DSDT is an acronym for DifferentiatedSystem Description Table. Thistable contains the Differentiated Definition Block, which supplies theinformation and configuration information about the base system.
简单说就是包含了所有和基本系统（basesystem）不同的设备的信息，basesystem每台机器都是一样的，这个是在acpispec里指定的，但是每台机器都是不相同的，所以不相同的设备大都是由DSDT表来描述。它包含了很多AML代码。大多数BIOS是针对windows开发的，而windows自己也不完全遵循acpi规范，所以因为BIOS的bug，这些代码本身可能有错，导致其他的系统，如linux，mac os出错。
我们可以手动修复这些bug使之兼容MAC系统。DSDT在bios里是以编译后的aml文件存在，需要把它解出来，反编译成aml代码形式（dsl文件，文本文件），代码修改完毕再重新编译，替换掉bios里原来的dsdt表。不过PC-EFI，Chameleon的出现，使得我们不再需要冒险刷bios，只要把制作好的DSDT.aml文件放在根目录或者/Extra文件夹里，启动的时候就会自动使用这个DSDT.aml，从而达到修复ACPI系统bug的作用。
但是DSDT补丁怎么制作，却很少有人能详细的介绍，mac上的软件基本上只能制作解决双核，acpi问题的dsdt.aml，要想解决更多的问题，就必须回到windows，使用insanelymac论坛里的一款软件ACPIPatcher，这个软件相对比较复杂，今天我们就来了解一下这个软件的用法。

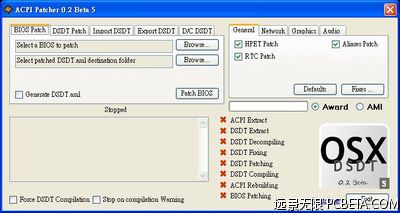

软件界面如上图，左上可以指定bios和制作补丁，右上是具体选择补丁选项的地方，左下是输出信息，右下可以看到进度。
先来看左上部分各个标签的具体作用。
BIOSPatch：选择一个bios制作dsdt.aml，选择bios文件和指定输出dsdt.aml目录之后，选中GenerateDSDT.aml，然后按下Patch Bios按钮即可，输出目录不可以是bios目录，否则会出错
DSDTPatch：对一个已有的DSDT.aml进行acpi修复，选择DSDT.aml，指定输出目录，按下PatchAML即可
ImportDSDT：用已有的DSDT.dsl对bios打补丁，选择输入dsl文件和bios，按下PatchBios即可
ExportDSDT：从bios里解出DSDT.dsl文件，选择bios文件和输出目录，按下Exact即可
D/CDSDT：DSL编译成AML文件，或者AML文件反编译成DSL文件，取决于选中Compile还是Decomplie，选中Compile的时候如果同时选中Patchbefore compile，可以在把DSL编译成AML文件的时候打上ACPI补丁。
看完了左上的标签我们来看最重要的部分，右上bugfix的详细信息，
General：
这里有三个最重要的修复，HPETPatch，RTCPatch和AliasesPatch，前两个可以解决一些时钟方面的问题，很多机器里如果有AppleIntelCPUPowerManagement.kext就会四国，或者不能正常使用，需要Disabler.kext，如果你选了前两项，从此可以扔掉Disabler.kext，因为AppleIntelCPUPowerManagement.kext可以正常工作了，第三个选项也许更加重要，AliasesPatch直接对应是否能开双核，对asus，msi的主板来说，这个选项是非常重要的，技嘉没有这个问题，选不选都无所谓。
点击FIXes
这里都是一些针对编译时出现error或者warning的fix，作者的意见是当出现这些error或者warning的时候可以选择，我的意见时全部选择，防止出现error或者warning，如果还有问题，就需要去网上搜索解决方案，自己动手修改代码然后再编译了。
Network：
这里相对比较复杂，你需要知道硬件位置，这个可以用ioRegistryExplorer来看，Lan0应该是百兆网卡而GIGE是千兆网卡，FixGP9指增加一个GPIO9的控制项，UseTime Machine Fix修复Time Machine找不到内置网卡的问题，下面是针对技嘉P43 P45 Realtek 8111c千兆网卡的设置图，它的硬件位置在PEX 5
Graphics：
这里合理设置后完全可以代替efi-string，natit，nvinject，nvdarwin，nvkush等，首先在model那里选择显卡型号和显存大小，下面绿色的选项针对N卡，红色的针对A卡，N卡需要设置nvcap值，A卡需要设置Framebuffer和DevID，Hardwarelocation需要用ioRegistryExplorer看下，PEGP和Use DSDT GFX都要选中。
这里以硬件地址PCI 0为例，分别给出nVidia8800 GT 512MB和ATI HD3870 512MB显卡的示例。
nVidia 8800 GT512MB
Audio：
通过设置audio可以代替HDAEnabler.kext，设置很简单，AudioChipset里预置了三种，Realtek ALC888-0，Realtek ALC888-2，RealtekALC889a，ALC888分别对应address 0和address 2，技嘉P43, P45板载的ALC888选RealtekALC888-0，ALC889选Realtek ALC889a，此外还要选中Use HDEF Audio，下面以889为例
看完bug fix来看看左下角的两个编译选项，ForceDSDT Compilation表示强制编译，即便出现错误，Stop on compilation Warning表示出现warning时停止编译，追求完美的人可以选择此项，因为0error，0warning的dsdt表示没有任何语法错误。
右边还有一个选项是bios类型选择，根据你的bios类型选择Award还是AMI，技嘉的bios是Award
下面我们以技嘉GIGA EP43-UD3L为例，实际操作一次，显卡是nVidiaGeforce 9800 GTX 512MB，声卡是ALC888。
设置输入输出路径，BIOS类型，Stopon warning，General设置
然后按下Patch Bios，运行完毕可以看到成功编译，而且可以看到编译过程中出现 0Errors, 0 Warnings, 0 Remarks, 660 Optimizations。
然后按下Patch Bios，运行完毕可以看到成功编译，而且可以看到编译过程中出现 0Errors, 0 Warnings, 0 Remarks, 660 Optimizations。
此时到输出目录里可以看到dsdt.aml，此外，bios文件下面还会生成patch过的以new结尾的bios文件，如ep43ud3l.f4.new，如果你确认dsdt.aml可以使用，那么这个bios也是可以使用的，有需要的话可以自行刷bios，不过刷机有风险，还请慎重。
dsdt.aml的使用非常简单，首先确保你安装了支持dsdt的引导，如PC-EFIV9，Chameleon1.0.12或者Chameleon 2 RC1，推荐最新的Chameleon2 RC1，然后把dsdt.aml放在系统盘的根目录或者Extra文件夹里，如果是efi分区启动，放在efi分区的Extra文件夹里就可以了。
附件下载：
Patcher02Beta5.zip
(405.97 KB, 下载次数: 27, 售价: 1 金钱)
